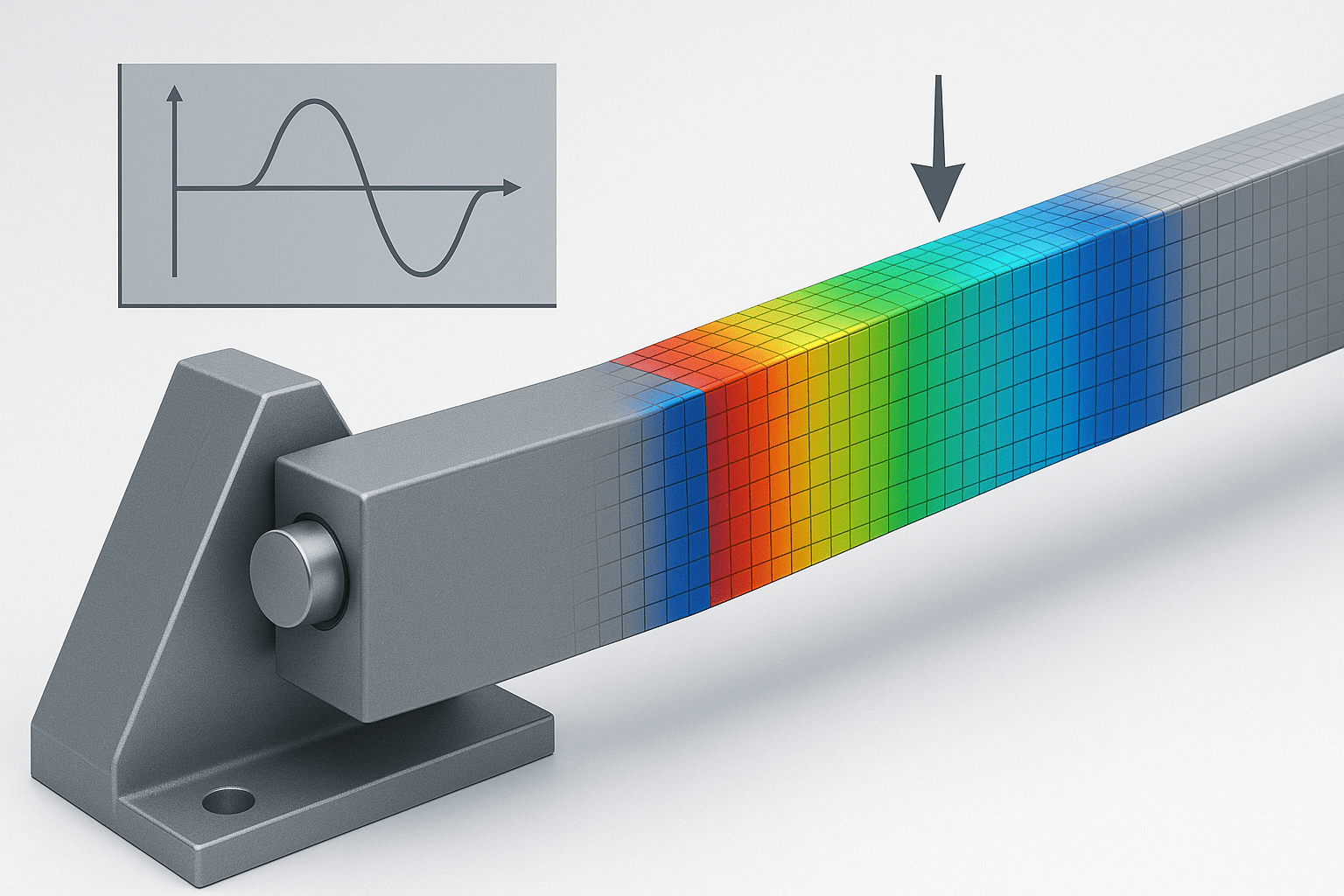

FEA Yöntemleri ile Dinamik Yüklerin Analizinde Doğrulama Stratejileri

Giriş

Dinamik yükler, zaman içinde değişen ve yapılar ile mekanik sistemler üzerinde sürekli ya da ani etkiler yaratan kuvvetlerdir. Bu yükler, rüzgar, deprem, titreşim, çarpma ve mekanik darbe gibi farklı şekillerde ortaya çıkar. Mühendislikte dinamik yüklerin doğru analizi, yapıların ve sistemlerin güvenliği, dayanıklılığı ve işlevselliği açısından kritik önem taşır.

Son yıllarda, sonlu elemanlar analizi (FEA) yöntemleri, dinamik yüklerin etkilerini anlamak ve simüle etmek için yaygın olarak kullanılmaktadır. FEA, karmaşık geometrilere ve malzeme özelliklerine sahip sistemlerde, yüklerin ve gerilmelerin detaylı incelenmesine olanak tanır. Böylece mühendisler, tasarımın performansını önceden tahmin ederek güvenli ve ekonomik çözümler geliştirebilirler.

Bu makalede, dinamik yüklerin mühendislik uygulamalarındaki önemi ve FEA yöntemlerinin bu kapsamda nasıl kullanıldığı ele alınacak; ardından temel kavramlar açıklanacaktır.

Uygulama Örnekleri ile Dinamik Yüklerin Analizi

Mühendislikte dinamik yük analizi, teorik yaklaşımların ötesinde, gerçek problemler üzerinde uygulandığında gerçek faydalarını ortaya koyar. Bu bölümde, farklı mühendislik dallarından seçilmiş uygulama örnekleri üzerinden dinamik yük analizlerinin nasıl yapıldığı ve elde edilen sonuçların anlaşılır şekilde nasıl yorumlandığı ele alınacaktır.

Otoyol Köprüsünde Rüzgar ve Trafik Yüklerinin Analizi

Bir otoyol köprüsünün tasarımında, rüzgar kaynaklı dinamik yükler ile araçların geçişi sırasında oluşan titreşim etkileri sonlu elemanlar analizi kullanılarak modellenmiştir. Burada, FEA modeli köprünün geometrisi ve malzeme özellikleri dikkate alınarak oluşturulmuş, rüzgar yükü zamanla değişen bir kuvvet olarak uygulanmıştır. Trafik yükleri ise hareket eden kütleler şeklinde modellenmiştir. Analiz sonuçları, köprünün kritik noktalardaki gerilme ve deformasyon dağılımını açık şekilde göstermiş, tasarımda güvenlik faktörlerinin belirlenmesine olanak sağlamıştır.

Sanayi Makinesinde Çarpma ve Titreşim Etkileri

Endüstriyel bir üretim makinesindeki dinamik yükler ise anlık darbe ve sürekli titreşimler şeklindedir. Bu durumda FEA simülasyonları, makine parçalarının dayanıklılığını test etmek için doğrusal olmayan dinamik analiz yöntemleri kullanılarak gerçekleştirilmiştir. Simülasyon sonuçları, yüksek frekanslı titreşimlerin belirli parçalarda yorulma riskini artırdığına işaret etmiş, bu sayede önleyici tasarım iyileştirmeleri yapılmıştır.

Jeoteknik Alanda Deprem Yüklerinin Analizi

Deprem yüklerinin etkisi altındaki bina temelleri üzerinde yapılan FEA çalışmasında, temel altındaki zemin ve yapının birlikte modellenmesiyle gerçekçi yük aktarım senaryoları oluşturulmuştur. Dinamik analiz, deprem ivmelerinin yapıya ve temel zemine etkilerini zaman içinde göstererek yapısal performansın değerlendirilmesini mümkün kılmıştır. Sonuçlar, temel tasarımında güçlendirme gereksinimlerini ortaya koymuştur.

Bu uygulama örnekleri, dinamik yük analizlerinde FEA yöntemlerinin farklı mühendislik disiplinlerinde çözüm sağlayabileceğini ve analiz sonuçlarının anlaşılır şekilde sunulmasının kritik olduğunu göstermektedir. Analiz sonuçlarının doğru yorumlanması, mühendislerin tasarım kararlarını etkin biçimde almasına katkı sağlamaktadır.

Hataların Analizi ve Çözüm Yöntemleri

Dinamik yük analizleri karmaşık ve parametrik yapılar içerdiğinden, çeşitli hata kaynakları ortaya çıkabilir. Bu hata türlerini tanımlamak ve uygun çözüm yöntemleri geliştirmek, model doğruluğunu ve güvenilirliğini artırmak açısından önemlidir.

Hata Türleri

• Modelleme Hataları: Geometrik basitleştirmeler, malzeme özelliklerinin yanlış kabullenilmesi veya sınır koşullarının hatalı tanımlanmasımodelde önemli sapmalara yol açar.
• Sayısal Hatalar: Sonlu elemanların boyutlandırılması, meshing kalitesi ve çözüm algoritmalarının seçimi, sayısal doğruluğu etkileyen önemli etmenlerdir. Yetersiz ağ yoğunluğu veya uygun olmayan element tipleri hata oluşturabilir.
• Veri Hataları: Girdi verilerindeki eksiklik veya yanlışlık, örneğin yük büyüklükleri veya zaman tanımlamalarındaki hatalar, analiz sonuçlarını olumsuz etkiler.
• Kullanıcı Hataları: Operatör kaynaklı programlama, modelleme veya sonuç yorumlama hataları analiz güvenilirliğini azaltır.

Çözüm Yöntemleri

1. Model Validasyonu: Analiz modelinin gerçek fiziksel sistemle birebir uyumlu olduğundan emin olmak için deney verileriyle kıyaslama yapılmalıdır.
2. Mesh İyileştirmesi: Kritik bölgelerde ağ yoğunluğunu artırmak ve element tiplerini optimize etmek sayısal doğruluğu yükseltir.
3. Parametrik Çalışmalar: Farklı yük ve sınır şartları altında simülasyon tekrarlanarak sonuçların kararlılığı test edilir.
4. Sonuçların Çapraz Kontrolü: Başka analiz yöntemleri veya yazılımlar ile sonuçların karşılaştırılması hatalı noktaların tespitini kolaylaştırır.
5. Eğitim ve Standardizasyon: Kullanıcıların doğru modelleme ve analiz adımlarını takip etmesi için eğitim programlarının uygulanması ve standart prosedürlerin geliştirilmesi gereklidir.

Bu yöntemler, dinamik yük analizlerinde oluşabilecek hataların minimize edilmesini sağlar ve güvenilir tasarım kararlarının temelini oluşturur.

Sonuçların Mühendislik Uygulamalarındaki Etkileri

Dinamik yük analizleri, mühendislik tasarım sürecine doğrudan katkı sağlayarak yapıların ve sistemlerin performansını optimize eder. Bu bölümde, analiz sonuçlarının pratik uygulamalardaki etkileri ve karar verme sürecindeki rolü değerlendirilecektir.

Analizler sayesinde, mühendisler bir yapının maruz kalacağı maksimum dinamik yükleri önceden bilerek güvenlik sınırlarını belirleyebilmektedir. Örneğin, rüzgar ve deprem etkileri hesaplanarak uygun malzeme seçimleri ve yapısal destekler tasarlanır. Böylece hem ekonomik tasarım sağlanır hem de can ve mal güvenliği artırılır.

Karar verme aşamasında analiz sonuçları, alternatif tasarım senaryolarının karşılaştırılmasına olanak tanır. Böylelikle riskler ve maliyetler dengelenerek en uygun tasarım seçeneği belirlenir. Ayrıca, dinamik yüklerin ve bunların etkilerinin anlaşılması, bakımı planlamak ve yapısal ömrü tahmin etmek için de kritik veriler sunar.

Sonuç olarak, FEA yöntemleri ile elde edilen dinamik yük analiz sonuçları, mühendislerin somut veriyle desteklenmiş, güvenilir ve sürdürülebilir kararlar almasını mümkün kılar. Bu ise mühendislik uygulamalarının kalitesini ve güvenilirliğini önemli ölçüde artırır.

<

FEA Tabanlı Dinamik Yük Analizinde Somut Uygulama Akışı

Dinamik yük analizi için FEA yöntemlerinin uygulanmasında sistemli ve dikkatli bir iş akışı izlenmelidir. Genellikle şu adımlar uygulanır: ilk aşama, analiz edilecek sistemin ve problemin tanımıyla başlar. Buna göre, analiz sınırları, kullanılacak geometri ve beklenen yük tipleri belirlenir. Daha sonra, analiz için uygun yazılım seçilir ve geometri hazırlanır. Geometri modelleme sırasında, ince ayrıntılar ile ilgi gerektiren bölgeler arasındaki denge gözetilmelidir; fazla detay sayısal hataları artırabilir ve gereksiz işlem yükü oluşturabilir.

İkinci aşamada, malzeme özellikleri tanımlanır. Dinamik yükler altında birçok malzemenin davranışları doğrusal olmadığından, uygun malzeme modelleri (örneğin, elastik, plastisite içeren, viskoelastik) seçilmelidir. Bu noktada doğruluk için mümkünse laboratuvar veya geçmiş saha testlerine dayalı gerçekçi parametreler kullanılmalıdır.

Üçüncü adımda, yük ve sınır koşulları detaylandırılır. Rüzgar, sismik veya darbe yüklerinin zamana bağlı karakteristikleri uygun şekilde girilmeli, basitleştirmeler ihtiyatla yapılmalıdır. Sonra, mesh (ağ) oluşturulurken çözüm doğruluğu ile işlem maliyeti arasında bir denge aranır; kritik bölgeler incel mesh ile modellenirken, ikinci derecede önemli bölgeler daha kaba bir mesh ile tanımlanabilir.

Ardından, çözüm yöntemi seçilir. Doğrusal zamanla değişen analizler, modal analiz ve doğrusal olmayan zaman tanımına sahip analizler arasında seçim yapılmalıdır. Fazla karmaşık bir model gereksiz hesaplama yükü yaratır; yetersiz model ise kritik yük davranışlarını göz ardı edebilir. Analiz tamamlandığında, elde edilen sonuçlar (ivme, yer değiştirme, gerilme) özenle değerlendirilir ve kritik bölgelerde hangi limitlerin aşıldığı, hangi bölgelerde emniyet marjının yeterli olup olmadığı sorgulanır.

Parametre Seçimi ve Karar Kriterlerinin Oluşturulması

FEA ile dinamik yük analizinde başarı büyük oranda doğru parametre seçimine dayanır. Parametreler; malzeme elastisite modülü, sönüm oranları, sınır koşulu tanımlamaları, yükün zaman fonksiyonu ve mesh yoğunluğundan oluşur. Malzeme özelliklerinin belirlenmesi için ilgili standardlar ve saha deney sonuçları göz önünde bulundurulmalıdır. Özellikle sönüm ve titreşim modları için yerel deneysel veriler kritik öneme sahiptir.

Yük tanımlaması ve sınır koşulları seçilirken, mühendisler sıklıkla emniyetli (conservative) yaklaşımlar tercih eder. Örneğin bir köprünün sismik analizi için beklenebilecek en olumsuz senaryo (tasarım depremi) esas alınarak yükleme tanımlanır. Zaman değişimli yükler için, gerçek sinyal verilerinin kullanılması veya uygun matematiksel fonksiyonlarla yaklaşık girişlerin sağlanması gerekir.

Mesh seçiminde şekil fonksiyonlarının etkisi akılda bulundurulmalıdır. Kritik bölgelerde üçgen veya dörtgen basit elemanlar yerine, daha hassas sonlu eleman türleri ve minimum boyutlu mesh değerlendirilmeli; ancak sınırsız mesh küçülttükçe analiz süresinin de hızlı biçimde arttığı da göz ardı edilmemelidir.

Doğrulama ve karar konusunda mühendisler, modelin tipik olarak üç temel ölçüte göre kabulünü değerlendirir:

• Kararlılık: Sonuçlar parametrelerde makul değişiklikler yapıldığında önemli sapmalar göstermemelidir.
• Tutarlılık: Modelden elde edilen gerilme ve deformasyonlar, beklenen fiziksel davranış ile uyumlu olmalı; örneğin, yüksek kütle yoğunluğunun olduğu bölgelerde olası rezonansların tutarlılığı incelenmelidir.
• Güvenlik Marjı: Hesaplanan gerilme ve deformasyonların standartlara ve yönetmeliklere göre izin verilen değerlerin altında kalması gerekir.

Son olarak, karar kriterlerinin uygulanmasında toleranslar, yönetmeliklerin yanı sıra müşteri gereksinimleri de dikkate alınmalıdır.

Yeni Nesil FEA Yazılımları, Otomasyon ve Parametrik Analiz Akışı

Günümüzde dinamik yük analizi alanında yeni nesil FEA yazılımları ve otomasyon araçları, hem modellemenin hızlandırılması hem de doğruluk ve tekrar edilebilirlik açısından büyük avantajlar sunmaktadır. CAD tabanlı entegre ortamlar, parametrik modelleme ve senaryo otomasyonu sayesinde, farklı yükleme ve sınır koşullarının hızlıca değiştirilebildiği, sonuçların topluca analiz edildiği gelişmiş iş akışları uygulanabilir.

Tipik bir parametrik analiz otomasyonu akışında şu adımlar öne çıkar:

• Başlangıçta, temel model parametreleri (malzeme, temel geometri boyutları, yük karakteristikleri) bir giriş dosyasında veya yazılım arabiriminde tanımlanır.
• Skript ve makrolar yardımıyla, onlarca farklı yük/koşul/detay varyasyonu için otomatik mesh, çözüm ve sonuç toplama işlemleri yapılır.
• Analiz çıktı verileri önceden tanımlanmış güvenlik veya performans ölçütleriyle hızlıca karşılaştırılır; öne çıkan kritik konfigürasyonlar tablo ve grafiklerle özetlenir.

Bu tür otomasyon sayesinde, örneğin bir köprü tabliyesinin farklı rüzgar hızları ve sismik senaryolarda davranışı, binlerce analiz çalıştırılarak zamandan ve insan kaynağından tasarruf sağlanır. Ayrıca, duyarlılık ve belirsizliklerin modellenmesi için elde edilen veri havuzu istatistiksel veya olasılıksal değerlendirmeye olanak verir.

Dinamik Yük Analizinin Korelasyonunda Uygulamalı Test Senaryosu

FEA ile yapılan bir dinamik yük analizinin doğrulaması için örnek bir saha testiyle korelasyon süreci şöyle yürütülür: Tasarlanan köprüde, seçilmiş noktalara hız ve ivme ölçerler yerleştirilir. Belirlenmiş bir trafik modeliyle (örneğin sabit kütleli bir araç geçişi) gerçek zamanlı titreşim verileri toplanır. Ardından analiz modelinde aynı koşullar simüle edilir ve elde edilen sonuçlar doğrudan test çıktıları ile karşılaştırılır. Elde edilen genlik ve frekans sonuçlarının en az %90 oranında tutarlılık göstermesi genellikle kabul ölçütü olarak değerlendirilir. Farklılık durumunda, ölçüm cihazı yerleşiminden modeldeki sınır koşullarına kadar tüm parametreler gözden geçirilir, hata kaynakları tespit edilir ve gerekirse analiz tekrarı planlanır.

Hata Modları Analizinin Pratikteki Rolü ve Belirsizlik Değerlendirmesi

FEA tabanlı dinamik analizlerde hata modları yalnızca model kontrolü aşamasında değil, uygulamada da kritik öneme sahiptir. Örneğin, büyük endüstriyel makinelerde meydana gelebilecek beklenmedik rezonans veya yorulma oluşumu çoğunlukla modelde varsayılan sönümleme değerinin yetersizliğinden ya da gerçek ortamda göz ardı edilen küçük birleşim esnekliğinden kaynaklanabilir. Pratik uygulamada, bu tip hata şüpheleri üzerinden deneysel mod analizi veya yerine göre non-destrüktif testler düzenlenerek, FEA modelinin tahminiyle tutarlılık yakalanmaya çalışılır.

Belirsizlikler, hem yükleme hem de malzeme parametrelerinde önemli rol oynar. Dinamik yüklerde özellikle zamana bağlı olarak ortaya çıkan kombinasyonlar (örneğin, rüzgar ve trafik yüklerinin eşzamanlı etkisi) sistem yanıtında farklı olasılık dağılımlarına neden olur. Bu tip durumlar için, olasılıksal FEA analizleri, Monte Carlo veya Latin Hypercube Sampling gibi istatistik temelli tekniklerle alternatif senaryolar oluşturulabilir. Böylece, karar vericiler sadece tek bir uç/ortalama değer üzerinden değil, en kötü/ en iyi/ tipik durumlar itibarıyla sistemin güvenliğini değerlendirebilirler.

Karar Vermede Teknik Kriterlerin Uygulama Sürecindeki Ağırlıklandırılması

Pratik mühendislikte, FEA sonuçlarına dayalı karar kriterleri objektif verilere göre şekillendirilmelidir. Burada, farklı teknik kriterlerin (maksimum izin verilebilir deformasyon, titreşim genliği, güvenlik katsayısı, yorgunluk ömrü) ağırlıkları proje ve müşteri taleplerine göre vurgulanabilir. Örneğin, nükleer tesis veya asma köprü gibi kritik yapılarda güvenlik kriterlerinin önceliği tartışılmazken, ekonomik ömrün ve bakım sıklığının daha kıymetli olduğu endüstriyel makinelerde ömür pahasına maliyet avantajları optimizasyonu göz önüne alınır.

Karar sürecinde oluşturulan teknik raporlar, analiz sonuçlarıyla birlikte tüm belirsizlikler, sınır koşulları ve hata kaynakları ile ilgili açıklamaları içermelidir. Gerekirse, bağımsız üçüncü taraf mühendislik doğrulamaları veya onayları ile modelin geçerliliği desteklenmelidir.

Gelişmiş Uygulama Örneği: Sismik Güçlendirme Alternatiflerinin FEA ile Değerlendirilmesi

Sismik güçlendirme projelerinde FEA ile çeşitli alternatifler hızlıca karşılaştırabilir. Örneğin bir mevcut betonarma binaya karbon fiber takviyelerle ya da çelik diyagonallerle güçlendirme eklenecekse, her strateji için dinamik yük altındaki deformasyon, kat öteleme, ivme spektrumu ve oluşacak maksimum gerilmeler ayrı ayrı analiz edilir. En yüksek sismik performans ile en az müdahale gerektiren çözüm; raporlardaki tutarlılık, güvenlik ve maliyet optimizasyonu tekniklerinin bir araya getirilmesiyle seçilir. Bu yaklaşım, hızlı prototipleme ve iyileştirme döngülerinde FEA’nın güçlü bir karar aracı olduğunu göstermektedir.

2>Doğrulama Testleri, Korelasyon ve Hata Modları Analizi

Dinamik yük analizlerinde modelin doğrulamasında elde edilen sonuçların geçerliliğini artırmak için test ve korelasyon adımları kritik öneme sahiptir. Tipik testler; laboratuvar ortamında yapılan titreşim-testi, tam ölçekli saha denemeleri veya geçmiş vaka analizlerinin karşılaştırılması şeklindedir. Analiz modeli ile ölçüm sonuçları arasında yanlış anlamaları önlemek için aynı koordinat ve zaman referans sistemleri kullanılmalı, ölçüm noktası ve model noktası çakışmalıdır. Fark olması halinde, farkın sebebi (örneğin, malzeme mikrohasarları, sınır koşulu uygunsuzluğu veya taşınım hatası) ayrıca incelenmelidir.

Korelasyon sağlamak adına kısa süreli zamana bağlı yük uygulamaları (örneğin impuls darbeleri ile modal cevap alınması) ve uzun süreli değişen yüklerin etkileri analiz edilir. Her test, hem maksimum genliğin hem de zamana bağlı davranışın tutarlılığını analiz etmelidir. Korelasyon katsayısı, model-inceleme arasındaki farkları sayısal olarak ifade etmekte önemli bir ölçüt sunar.

Hata modları ise farklı seviyelerde sınıflandırılır:

• Geometrik Hata: Ölçüm ile model arasında topolojide önemli farklar varsa, özellikle karmaşık birleşimlerde hata oluşturabilir.
• Numerik Hata: Yuvarlatma, zaman adımı, ağ tipi ve çözüm algoritmalarının seçimi sebepli tutarsızlıklar oluşabilir.
• Varsayım Hatası: Örneğin sönümün sadece yapısal kabul edilmesi; ancak asıl zemin/yapı arası sönümün farklı doğası olması gibi durumlar modelin gerçeklikten sapmasına neden olur.
• Ölçüm Hatası: Sensör yerleşimi, kalibrasyon hataları veya ortamdan kaynaklanan veri kirliliği sonucu hata üretir.

Her hata modunun kaynağı sorgulanmalı ve sonuçları minimize etmek için ek kalibrasyon, tekrar test veya model iyileştirme döngüleri planlanmalıdır. Sonuçların güvenilirliği, farklı modelleme yaklaşımlarının ve yazılımların birbiriyle karşılaştırılması ve çeşitli duyarlılık analizleri ile güçlendirilmelidir. Yalnızca başarılı korelasyon, modelin mühendislik kararı için yeterli olduğu anlamına gelir.

h2>Riskler ve Sınırlamalar

FEA yöntemleri ile dinamik yük analizleri, mühendislik tasarımlarının güvenilirliğini artırmak için kritik araçlar olmasına rağmen, bazı riskler ve sınırlamalar içerir. Bu riskler, analiz sonuçlarının güvenilirliğini etkileyebilir ve yanlış tasarım veya değerlendirme kararlarına yol açabilir. Dolayısıyla, risk analiz yöntemleri ve sınırlamaların doğru tanımlanması, bu süreçte önemli bir aşamadır.

Risk Analiz Yöntemleri: Dinamik yük analizi sürecinde, riskler genellikle modelleme yaklaşımı, verilerin doğruluğu ve matematiksel yöntemlerin yetersiz kalması gibi kaynaklardan ortaya çıkar. Bu riskleri minimize etmek amacıyla parametre duyarlılık analizleri, belirsizlik analizleri ve güvenilirlik tabanlı tasarım yöntemleri kullanılır. Parametre duyarlılık analizleri, kritik parametrelerin sonuçlar üzerindeki etkisini ortaya koyarken, belirsizlik analizleri model girdilerindeki değişkenliklerin sonuçları nasıl etkilediğini değerlendirir. Güvenilirlik tabanlı tasarım ise belirli güvenlik sınırları içinde tasarım yapılmasını sağlar.

Sınırlamaların Tanımı: FEA tabanlı dinamik yük analizlerinin sınırlamaları, yazılım ve donanım kapasitelerinden, modelleme kabiliyetlerine kadar geniş bir yelpazede ortaya çıkar. Örneğin, karmaşık fiziksel olayların tam modellenememesi, malzeme davranışlarının doğrusal olmayan yönlerinin eksik temsil edilmesi veya sınır koşullarının idealize edilmesi analiz doğruluğunu sınırlar. Ayrıca, büyük modellerin çözüm süresi ve hesaplama kaynakları gereksinimi de pratikte sınırlamalara yol açar.

Sonuç olarak, dinamik yük analizinde kullanılan FEA yöntemlerinin bu riskler ve sınırlamalar çerçevesinde dikkatli uygulanması, mühendislik kararlarının doğruluğunu artırır ve tasarım süreçlerinde öngörülemeyen hataların önüne geçer.
