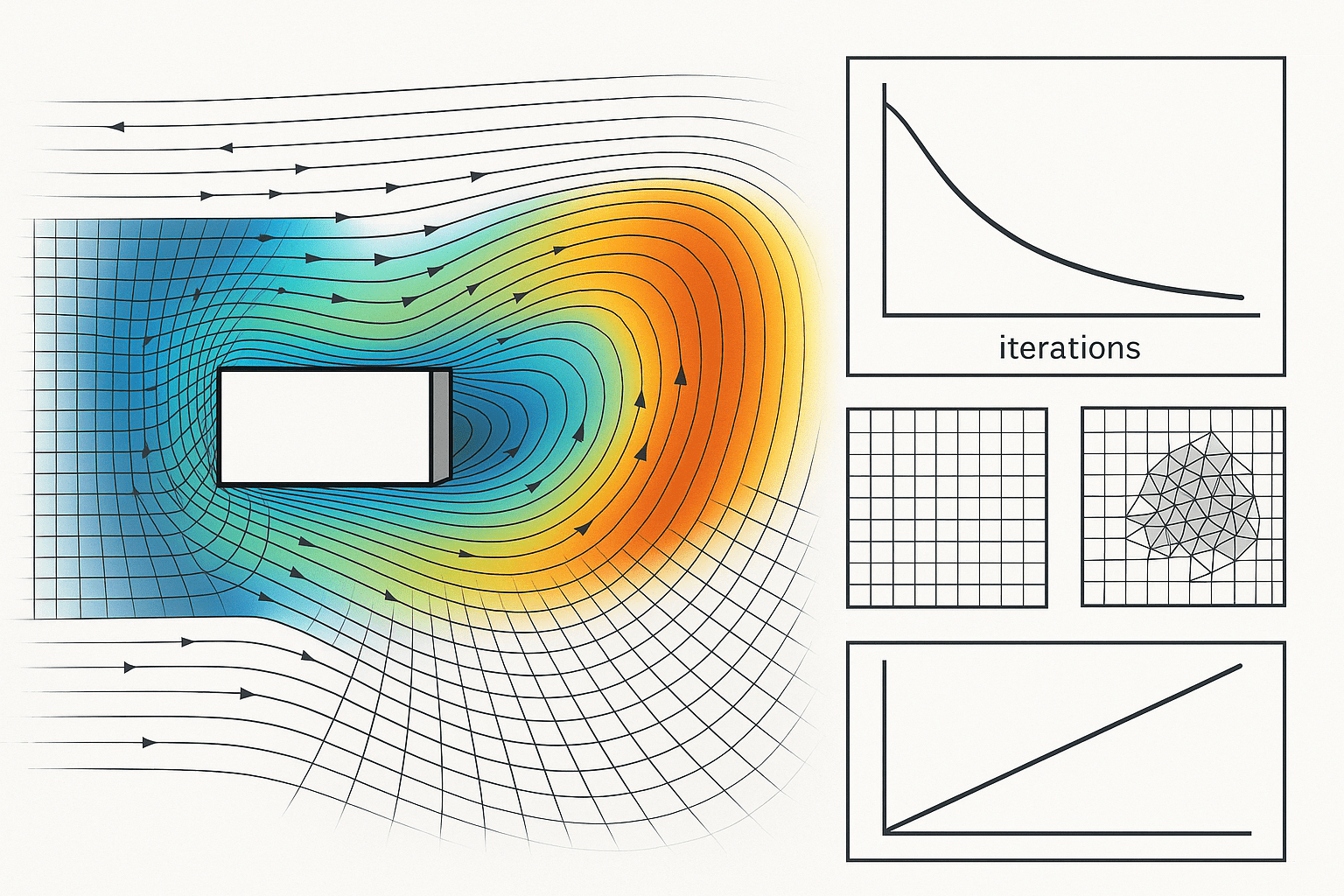

CFD Analizlerinde Doğru Mesh Yapılandırması ile Çözüm Yakınsama Süreçleri Nasıl İyileştirilir?

Giriş: CFD Mesh Yapılandırmasının Önemi

CFD (Hesaplamalı Akışkanlar Dinamiği) analizlerinde mesh, çözüm alanının sayısal modelleme için alt bölümlere (elemanlara) ayrılması işlemidir. Bu işlem, akışkanların karmaşık davranışlarının modellenmesi ve simülasyonun başarısı için temel bir adımdır. Mesh yapılandırması, çözüm doğruluğunu, hesaplama süresini ve sayısal stabiliteyi doğrudan etkiler.

Doğru mesh yapılandırması yapılmadığında, analiz sonuçları fiziksel gerçekliği yansıtmada yetersiz kalabilir, konverjans süreci uzayabilir ve simülasyon hata oranları artabilir. Bu nedenle mühendislik çalışmalarında mesh tasarımına gereken önem verilmelidir.

Bu makalede, öncelikle CFD mesh kavramının temel yapısı ve türleri ele alınacak; ardından mesh kalitesinin çözüm sürecindeki rolü, çözüm yakınsaması üzerindeki etkileri ayrıntılı şekilde incelenecektir. Devamında, mesh yapılandırmasının pratik uygulama adımları, iyileştirme teknikleri ve doğrulama yöntemleri teknik detaylarıyla irdelenecektir. Son olarak mesh seçim kriterleri ve mühendislik pratiklerinde karşılaşılan zorluklar değerlendirilecektir.

Bir sonraki bölümde, CFD simülasyonlarında kullanılan yaygın mesh türleri ve mesh kalitesini belirleyen parametreler üzerinde durularak temel kavramsal çerçeve oluşturulacaktır.

CFD Mesh Temelleri ve Kavramsal Çerçeve

CFD analizlerinde mesh, çözüm bölgesinin küçük elemanlara bölünmesiyle elde edilir. Yaygın olarak kullanılan mesh türleri şunlardır:

• Structured Mesh: Elemanlar düzenli ve grid benzeri bir yapıda, genellikle 2D veya 3D koordinat sisteminde sıralı hücrelerden oluşur. Hesaplama süreçlerinde kolaylık ve yüksek doğruluk sağlar fakat karmaşık geometriler için esnekliği düşüktür.
• Unstructured Mesh: Elemanlar düzensiz biçimde dağıtılır ve üçgen, dörtgen (2D) veya tetrahedral, hexahedral (3D) şekillerde olabilir. Karmaşık geometrilerde kullanımı esnektir, ancak sayısal stabilite için bazı durumlarda daha fazla hesaplama gücü gerekebilir.
• Hybrid Mesh: Structured ve unstructured özellikleri bir arada bulundurur. Kritik bölgelerde düzenli grid, diğer bölgelerde düzensiz elemanlar kullanılarak performans ve doğruluk dengelenir.

Mesh kalitesini belirleyen temel parametreler arasında hücre şeklinin düzgünlüğü, hücre büyüklüğünün değişkenliği, açı dağılımı ve yumuşak geçişler yer alır. Düşük kaliteli hücreler (for example, çok yüksek eğrilik veya aspekt oranı) sayısal hatalara ve çözüm yakınsamasında sorunlara yol açabilir.

Granüllülük (hücre boyutu) ise fiziksel fenomenlerin detaylı yakalanmasında kritik bir rol oynar. İnce mesh kullanımı akış alanındaki küçük ölçekli değişimleri, sınır tabakası oluşumlarını ve türbülans etkilerini daha doğru modeller. Ancak bu, hesaplama kaynaklarının artmasına neden olur. Bu nedenle, mesh tasarımında yoğunluk ve kalite arasındaki optimum denge, analiz amacına göre dikkatlice belirlenmelidir.

Sonraki bölümde, mesh kalitesinin CFD çözümlerinde yakınsama sürecine nasıl etki ettiğine ilişkin teknik bir değerlendirme yapılacaktır.

Çözüm Yakınsaması ve CFD’de Mesh Kalitesinin Rolü

Çözüm yakınsaması, sayısal bir CFD çözümünde iterasyon sayısının artmasıyla sonucu stabil ve tutarlı hale getirme sürecidir. Başka bir deyişle, algoritmanın hesaplanan değişken değerlerinin zamanla veya adım adım değişiminin kabul edilebilir sınırlar içine girmesidir. Yakınsama olmadan elde edilen sonuçlar güvenilir değildir ve mühendislik kararlarında hata riski taşır.

Mesh kalitesi, yakınsama üzerinde doğrudan ve dolaylı etkiler yaratır. Düzensiz veya düşük kaliteli hücreler, sayısal diferansiyasyonun doğruluğunu bozar, hesaplama sırasında numerik kararsızlıklara neden olabilir ve iterasyon süresini uzatır. Ayrıca, yeterince ince olmayan meshler önemli akışkan dinamiği özelliklerini kaçırarak fiziksel gerçeklikten uzak sonuçlar doğurur.

Numerik örnek olarak, sınır tabakası bölgesinde yetersiz mesh yoğunluğu, hız ve türbülans profillerinin yanlış modellenmesine ve bu da kuvvet tahminlerinde %10 veya daha yüksek hata payına yol açabilir. Ayrıca yüksek açıları veya aşırı uzun hücreleri içeren meshlerde, çözüm algoritmaları osilasyonlar veya yakınsama sorunlarıyla karşılaşabilir.

Bu nedenle, mesh kalitesini optimize etmek, CFD çalışmalarının başarısı için kritik önemdedir. İyi yapılandırılmış bir mesh, hem sayısal stabiliteyi yükseltir hem de fiziksel fenomenlerin doğru şekilde rekonstrüksiyonunu mümkün kılar. Sonraki bölümde, gerçek bir CFD projesinde mesh oluşturma sürecinin adımları detaylarıyla açıklanacaktır.

Mesh Yapılandırmasının Uygulama Süreci: Adım Adım Yaklaşım

CFD analizinde doğru mesh yapılandırması, simülasyonun başarısı için kritik bir adımdır ve bu süreç ön işleme aşamasından başlar. Aşağıdaki adımlar, mesh oluşturmanın sistematik bir şekilde uygulanmasını sağlar.

1. Ön İşleme (Pre-processing) Adımları

Analiz yapılacak geometrinin önce dijital ortamda temizlenmesi ve düzenlenmesi gereklidir. Bu aşamada:

• Geometri Düzenleme: Keskin köşeler, küçük yüzey boşlukları, birleşim hataları gibi problem yaratabilecek detaylar giderilir.
• Akış Alanının Belirlenmesi: Akışkanlar bölgesi tanımlanır; katı bölgeler veya sınır koşullar için uygun bölgeler ayrılır.
• Sınır Koşullarının Atanması: Giriş, çıkış, duvar gibi sınır koşulları geometrik tanımlamalarla işaretlenir.

Bu ön hazırlık, mesh oluşturma araçlarına verimi ve mesh kalitesini doğrudan etkiler.

2. Geometri Uyumu ve Mesh Oluşturma Araçları

Mesh oluşturma araçları, kullanıcıların hem yapılandırılmış hem de yapısal olmayan mesh üretimini kolaylaştırır. Popüler CFD yazılımları (ANSYS Meshing, ICEM CFD, OpenFOAM SnappyHexMesh vb.) farklı geometri tiplerine ve mesh yöntemlerine uyacak özelliklerde araçlar sunar. Doğru mesh oluşturmak için:

• Geometri Kalitesi: Modelin kapalı hacimler oluşturması, kesişen yüzeylerin olmaması önemlidir.
• Mesh Tipi Seçimi: Analiz karmaşıklığı, akış türü ve hesaplama kaynakları dikkate alınarak structured, unstructured ya da hybrid mesh tercih edilir.
• Parametrik Kontroller: Hücre sayısı, büyüklük dağılımı gibi ayarlar, araç içi düzenleyicilerle optimize edilir.

3. Mesh Yoğunluğu ve Derecelendirilmesinin Belirlenmesi

Mesh yoğunluğu, çözüm hassasiyetini doğrudan etkiler, ancak kaynak maliyetini de arttırır. Bu aşamada:

• Kritik Bölgelerin Belirlenmesi: Sınır tabakası, türbülans yoğun bölgeler veya geometrik detayların olduğu alanlarda hücre yoğunluğu artırılır.
• Yumuşak Geçişler: Büyük hücrelerden küçük hücrelere geçişlerde ani boyut değişiklikleri önlenir, sayısal kararlılık korunur.
• Derecelendirme: Hücre boyutlarının kademeli olarak değiştirildiği bölgeler belirlenir, özellikle sınır tabakası için yumuşak derecelendirme şarttır.

Özetle, mesh yapılandırması, projenin amaçları ve kaynak kısıtları göz önüne alınarak dikkatlice planlanmalıdır. Mesh kalitesinin yüksek tutulması için geometri uyumu, uygun araç seçimi ve yoğunluk optimizasyonu adımları titizlikle uygulanmalıdır.

Bir sonraki bölümde, mesh kalitesini artırmak ve yakınsamayı iyileştirmek için kullanılabilecek teknik metotlar detaylandırılacaktır.

Mesh Kalitesi İyileştirme ve Yakınsamaya Etkileri

CFD çözümlerinde mesh kalitesinin iyileştirilmesi, çözüm doğruluğu ve yakınsanmanın etkinliği açısından hayati öneme sahiptir. Bu bölümde, mühendislerin mevcut mesh üzerinde uygulayabileceği temel iyileştirme yöntemleri ve bu yöntemlerin yakınsamaya etkileri açıklanacaktır.

1. Mesh Refinement (Yoğunlaştırma) ve Coarsening Yöntemleri

Mesh refinement, belirli bölgelerde hücre boyutunun küçültülmesiyle sağlanır. Böylece akışkan alanındaki kritik noktalar daha ayrıntılı modellenir.

• Yerel Yoğunlaştırma: Sınır tabakası, türbülansın yüksek olduğu yerler veya geometrik karmaşıklık bulunan bölgelerde uygulanır. Örneğin, kanat üzerindeki keskin kenar bölgeleri veya bıçak uçları.
• Coarsening: Hesaplama maliyetini düşürmek için düşük önem derecesine sahip bölgelerde hücre boyutu büyütülür.

Bu yöntemler, doğru yerlerde uygulandığında çözüm doğruluğunu koruyarak kaynak kullanımını optimize eder.

2. Adaptif Mesh Teknikleri

Adaptif meshing, çözüm sırasında otomatize şekilde mesh yoğunluğunu değiştiren ileri bir yöntemdir. Temel prensipleri:

• Hata Tahmini: Hesaplanan çözüm üzerinden kritik değişkenlerde (örneğin hız gradyanı, basınç değişimi) hata tahminleri yapılır.
• Mesh Güncelleme: Tahmini yüksek hata bölgelerinde mesh yoğunlaştırılır, düşük hata bölgelerinde ise seyreltilir.

Adaptif teknikler, iteratif çözüm sürecinde mesh kalitesini dinamik olarak yükselterek yakınsama ve doğrulukta önemli kazanımlar sağlar.

3. Yaygın Mesh Hataları ve Düzeltilmesinin Yakınsamaya Etkisi

Mesh üzerinde sıkça karşılaşılan hatalar şunlardır:

• Yüksek Aspect Ratio: Uzun ve ince hücreler numerik kararsızlığa yol açar.
• Düzensiz Hücre Geometrisi: Çok eğimli veya bozuk hücreler diferansiyasyon hatalarını artırır.
• Ani Hücre Büyüklüğü Değişimleri: Kademesiz boyut geçişleri çözücü yakınsamasında osilasyon oluşturur.

Bu hataların düzeltilmesi, örneğin hücre şekillerinin iyileştirilmesi ve yumuşak derecelendirme uygulanması, yakınsama sürecini hızlandırır ve stabiliteyi artırır.

Sonraki bölümde, yapılan mesh iyileştirmelerinin ardından CFD simülasyonlarında mesh bağımsızlığı testi ve validasyon süreçleri teknik detaylarla ele alınacaktır.

Çözümün Doğrulanması: Mesh Bağımsızlığı ve Validasyon

CFD analizlerinde mesh bağımsızlığı testi ve model validasyonu, elde edilen sonuçların güvenilirliğini artırmak amacıyla uygulanan teknik süreçlerdir. Bu bölümde, bu iki kritik doğrulama adımı ayrıntılı şekilde açıklanacaktır.

1. Mesh Bağımsızlığı Testi

Mesh bağımsızlığı, mesh yoğunluğu artırıldığında çözüm sonuçlarının belirli bir hassasiyet sınırının ötesinde değişmemesi durumudur. Test süreci şu biçimde ilerler:

• Artan Mesh Yoğunluğu: Aynı analiz, farklı mesh yoğunluklarıyla tekrar edilir.
• Sonuçların Kıyaslanması: Temel büyüklükler (örneğin basınç dağılımı, kuvvet katsayıları) karşılaştırılır.
• Değişim Analizi: Mesh yoğunluğu artırıldığında sonuçlarda anlamlı değişim gözlenmiyorsa mesh bağımsızlığı sağlanmış demektir.

Bu test, gereksiz yüksek çözünürlükten kaçınılarak kaynakların etkin kullanımına yardımcı olur.

2. Simülasyon Doğrulama Adımları

Model doğrulama, sayısal çözümün fiziksel gerçeklerle örtüşmesini sağlamayı hedefler:

• Parametrik Doğrulama: Giriş-çıkış sınır koşulları, malzeme özellikleri gibi parametrelerin doğruluğu kontrol edilir.
• Kod ve Algoritma Doğrulaması: Yazılımın doğru çalıştığından emin olmak için basit test problemleri kullanılır.
• Karşılaştırmalı Analiz: Sayısal sonuçlar deneysel veya literatür verileri ile karşılaştırılır.

3. Deneysel veya Referans Veri ile Karşılaştırma Örnekleri

Doğrulamada en güçlü yöntemlerden biri, simülasyon sonuçlarını deneysel ölçümlerle kıyaslamaktır:

• Rüzgar Tüneli Testleri: Kanat profillerinin kuvvet katsayıları CFD sonuçları ile karşılaştırılır.
• Basınç Ölçümleri: Akış alanındaki basınç dağılımı deneysel sensör verileri ile eşleştirilir.
• Literatür Verileri: Benzer problemler için yayınlanmış sayısal ve deneysel sonuçlar referans alınır.

Bu kıyaslamalar, mesh yapılandırmasının ve genel modelin doğruluğunu değerlendirmek için kritik girdiler sağlar.

Bir sonraki bölümde, mesh yapılandırmasının getirebileceği riskler, limitasyonlar ve bunların nasıl yönetileceği ele alınacaktır.

CFD Mesh Yapılandırmasında Riskler ve Sınırlamalar

CFD analizlerinde mesh yapılandırması, yüksek doğruluk ve stabil çözüm için temel olsa da, beraberinde belirgin riskler ve sınırlamalar getirir. Bu bölümde, mesh ile ilişkili başlıca zorluklar, donanım-yazılım kısıtları ve maliyet-zaman-çözünürlük dengesinin yaratabileceği güçlükler teknik olarak ele alınacaktır.

1. Mesh Tabanlı Hata Kaynakları

• Hücre Kalitesi Problemleri: Bozuk açılandırılmış, yüksek aspekt oranlı veya ani boyut değiştiren hücreler sayısal çözümde kararsızlıklara ve hata artışına yol açar. Bu hatalar, özellikle sınır tabakası gibi kritik bölgelerde sonuçların güvenilirliğini tehdit eder.
• Geometrik Karmaşıklıkların Yönetimi: Karmaşık yüzey kavisleri ve küçük detaylar, uygun mesh oluşturmayı zorlaştırır; yetersiz meshing bu alanlarda fiziksel süreçlerin yanlış modellenmesine sebep olur.
• Mesh Konverjans Sorunları: Düşük kaliteli veya uyumsuz mesh yapısı, iteratif çözücülerin yakınsama sürecinde osilasyonlar ya da erken durmalara neden olabilir.

2. Donanım ve Yazılım Limitasyonları

• Hesaplama Kaynakları: İnce ve yoğun mesh gerektiren analizler yüksek bellek ve işlem süresi talep eder. Donanım kapasitesinin yetersizliği simülasyon sürelerini uzatır veya çözücülerin çökmelerine yol açabilir.
• Yazılım Kapasitesi: Bazı CFD paketleri ve mesh oluşturma araçları karmaşık veya çok büyük meshlerde performans sınırlamaları gösterebilir. Bu durum, mesh üretiminde ve çözüm optimizasyonunda kısıtlayıcı olabilir.
• Uyumluluk ve Entegrasyon: Farklı meshing ve çözümleme yazılımlarının arasındaki uyumsuzluklar, mesh veri transferinde bozulmalar veya kayıplar meydana getirebilir.

3. Maliyet-Zaman-Çözünürlük Dengesinin Zorlukları

• Hassasiyet ve Hesaplama Süresi Arasındaki Denge: Mesh kalitesini artırmanın getirisi doğruluk olsa da, artan hücre sayısı hesaplama maliyetini doğrusal olmayan biçimde yükseltir. Proje bütçesi ve zaman kısıtları bu dengeyi zorlar.
• Optimum Mesh Tasarımı:** Gereksiz yüksek yoğunluk veya aşırı basitleştirilmiş meshler, ya kaynak israfına ya da yetersiz çözünürlüğe yol açar. Bu nedenle, analiz amacına uygun doğru mesh tasarımının belirlenmesi karmaşık bir mühendislik problemidir.
• Operasyonel Riskler ve İnsan Faktörü: Mesh tasarımındaki deneyimsizlik, yanlış parametre seçimi veya yetersiz kalite kontrol, tüm simülasyon sonuçlarının güvenirliğini azaltabilir.

Bu risk ve sınırlamalar, CFD analiz sürecinde mühendisleri hem teknik hem de operasyonel zorluklarla karşı karşıya bırakır. Dolayısıyla, mesh yapılandırmasında bu faktörlerin bilinçli şekilde yönetilmesi gerekir.

Sonraki bölümde, mühendisler için mesh tercihlerinde kullanılabilecek kararlı kriterler ve pratik yaklaşımlar detaylandırılacaktır.
